主动安全ADAS+DSM视频监控终端HD-P20
适用范围:渣土车，水泥罐车，大巴车，公交车等
规格参数
符合标准 GB/T 19056-2012《汽车行驶记录仪》
JT/T 794-2011《道路运输车辆卫星定位系统、北斗兼容车载终端技术规范》
JT/T 808-2011《道路运输车辆卫星定位系统、北斗兼容车载终端通讯协议技术规范》
JT/T 1076-2016《道路运输车辆卫星定位系统车载视频终端技术要求》
JT/T 1078-2016《道路运输车辆卫星定位系统视频通讯协议》
JT/T 883-2014《运营车辆行驶危险预警系统技术要求和实验方法》
GB/T26773-2011《智能运输系统车道偏离报警系统性能要求与检测方法》
GB-T33577《智能运输系统车辆前向碰撞预警系统性能要求和测试规程》
T/JSALT12-2017《道路运输车辆主动安全智能防控系统通讯协议规范》
T/JSALT13-2017《道路运输车辆主动安全智能防控系统终端技术规范》
产品参数
| 项目 | 工作参数 | 说 明 |
| 电源输入 | 12~36V | 输入电压为+8V～+36V，电压长期低于8V，或长期高于36V，设备自动关机，进入保护模式。 |
| 输出电压 | 12V | 输出电压12V（+/-0.2V），最大电流2A。 |
| 车钥匙信号 | ≤6V | 车钥匙关闭。 |
| ≥7.5V | 车钥匙打开。 | |
| 视频输入 | 6路视频输入 | |
| 视频输出 | 1路视频输出 | |
| 视频输入阻抗 | 75Ω | 每路视频输入阻抗均75Ω。 |
| 视频输出 | 1Vp-p | 输出一个1Vp-p的CVBS模拟信号。 |
| I/O接口 | 0—2V | 为低电平报警。 |
| 5V以上 | 为高电平报警。 | |
| SD卡接口 |
1.兼容市面常见品牌。 2.支持带电拔插。不按规范操作（读写数据时）的带电拔插可能会破坏SD卡中的数据。 |
|
| USB接口 |
1.兼容各种商用U盘。 2.带电拔插。当设备文件传输过程中，拔掉U盘可能会破化U盘内的数据。 |
|
| 工作温度 | -25----60℃ | 指的是通风良好条件下的环境温度。 |

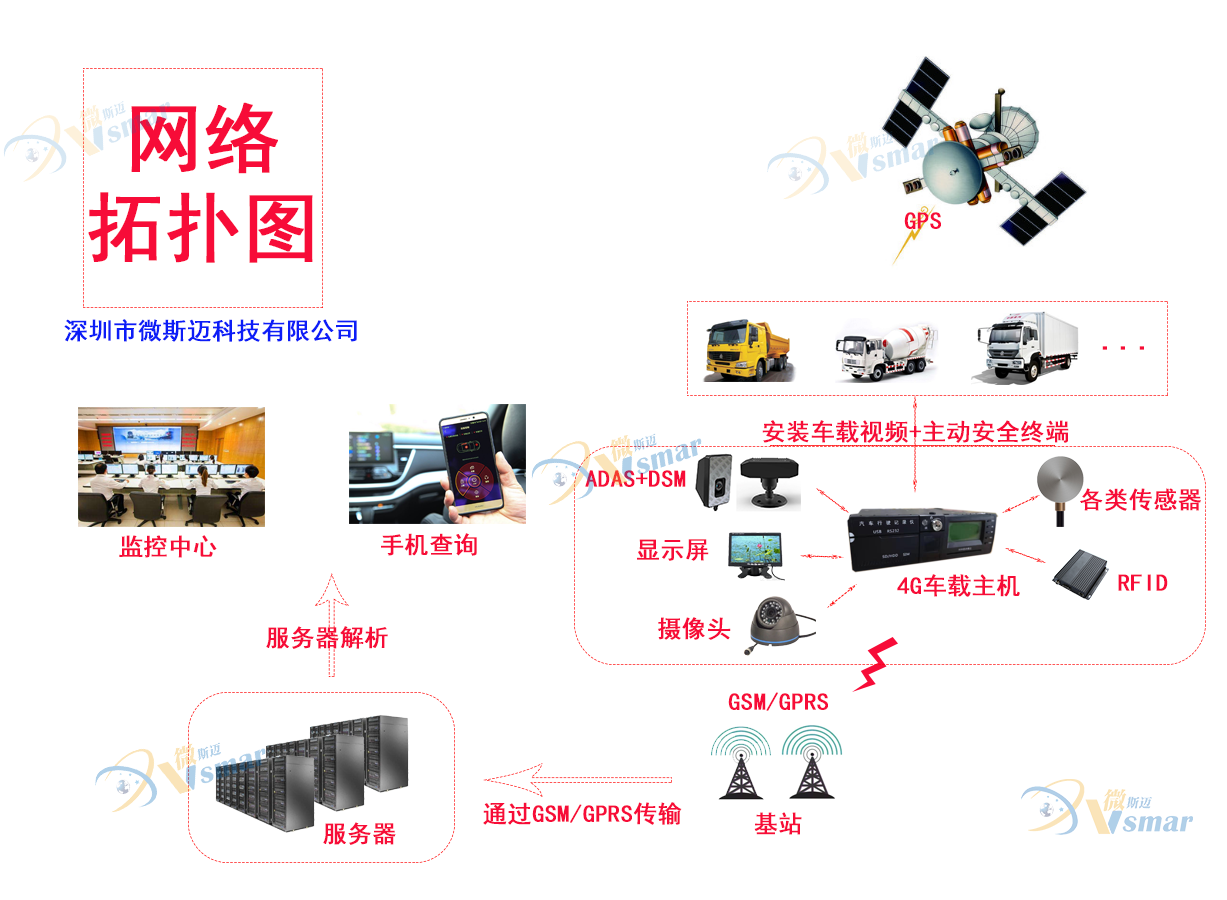

网络拓扑图
系统主要功能介绍
► 监控管理
► 视频实时监控：通过4G网络技术，实现对车辆视频实时传输监控；
► 实时位置查询：监控系统可以实现对车辆位置的查询；
► 历史视频回放：可在监控系统上对车辆历史视频进行回放管理；
► 历史轨迹回放：对车辆行驶过的轨迹进行查询回放；
► 报警实时查看：对车辆报警信息及时提醒；
► 车辆信息查询：对车辆信息进行查询管理
► 统计管理
► 行驶轨迹统计：实现对车辆行驶轨迹进行统计分析；
► 里程统计：实现对车辆行驶的里程进行统计，可自定义统计时间；
► 报警统计：实现多种类型的报警进行统计
► 主动安全报警：触发了主动安全报警后，设备会主动录制10S的视频并进行传输。
► 主动安全证据查询：查询主动安全设备的报警证据的查询。
产品说明

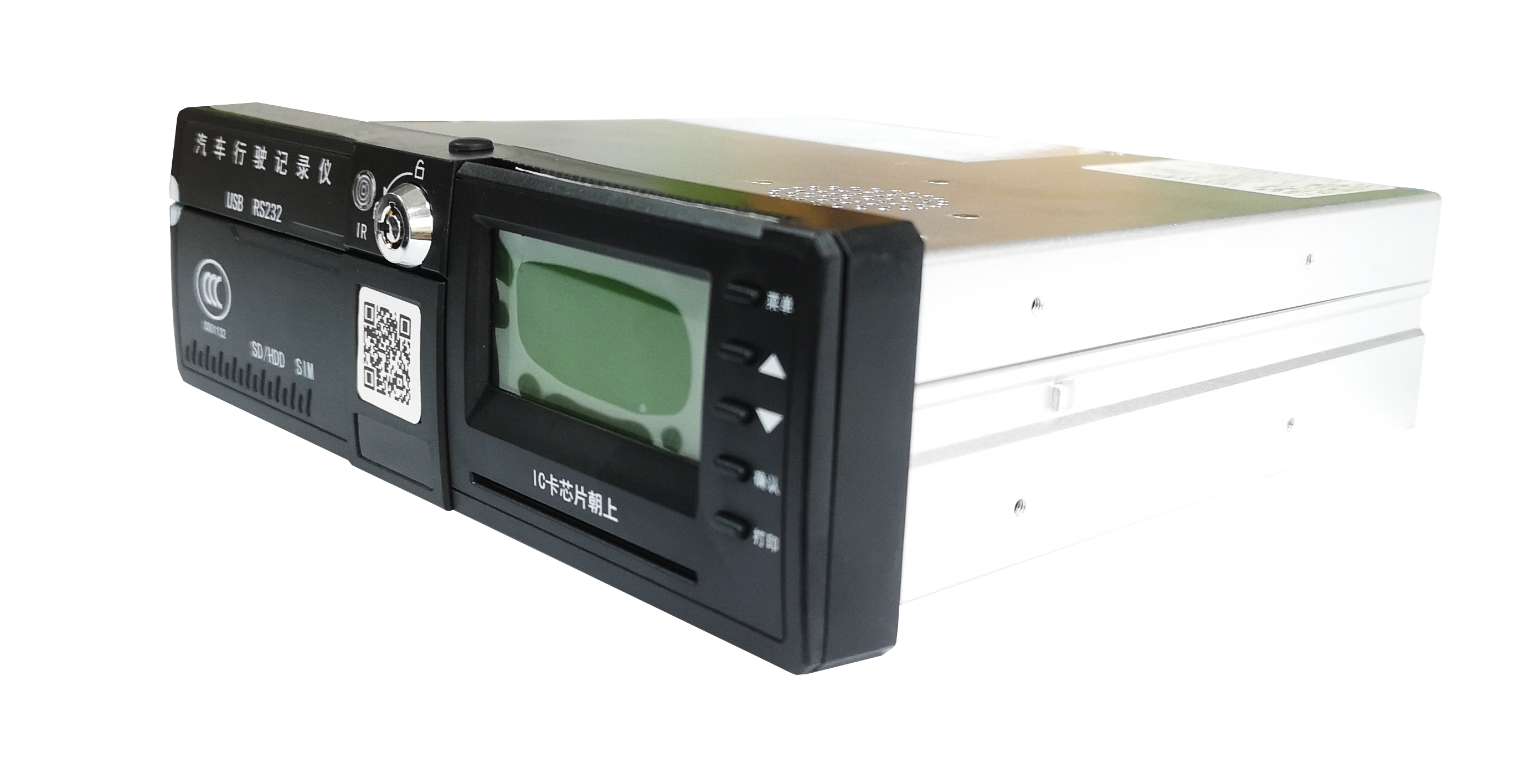

产品图片
ADAS+DSM 产品特点
► 前后视一体化：视觉ADAS+DSM二合一主动安全解决方案，具备本地预警与后台远程监控功能
► 高精度图像算法：准确率达95%以上，实时进行监测、识别、分析和预警，误差达毫秒级别
► 可扩展性强：留有多类型接口，可与各种设备实现对接
► 稳定性：适应不同的光照条件、天气条件、交通路况、驾驶员佩戴眼镜、墨镜等各种工况，适应长时间工作，耐高低
► 本土化体验：从算法研发、数据采集、产品设计、到功能实现，安装位置、用户体验，更适合中国的交通场景、驾驶员习惯与人车监管的需求
ADAS前视只能驾驶辅助预警功能
♦LDW车道偏离预警 （Lane Departure Warning）
在一定速度下监测当前车道线与车辆运动轨迹，车辆偏移了车道（没有提前打转向灯）时，发出警报提醒驾驶员
♦FCW前车碰撞预警 （Forward Collision Warning）
在任何车速下都监测前方车辆，并计算出当前速度下与前车的碰撞时间，可提前2.7s发出紧急警报，有效避免追尾事故的发生
♦DVR智能行车记录 & 手机APP （Digital Video Recorder & APP）
除传统的行车记录功能，还可根据预警信号，进行智能的记录与抓拍。驾驶行为数据实时上传到大数据平台，可通过手机APP查看自己的驾驶行为状况、驾驶安全等级与评分，及行车记录视频等
DSM后视驾驶员状态监测功能
疲劳驾驶预警系统是一款基于机器视觉技术的驾驶辅助预警产品。系统通过分析驾驶员面部表情特征实现对驾驶员的疲劳及注意力分散状态的实时识别并提供报警信息。同时，也可将检测结果通过 GPRS模块发送到网络后台或移动终端，实现驾驶员状态的远程监控，全程为驾乘者、营运单位及监管部门提供安全保障服务，有效规避危险情况的发生。产品适用于长途客/货运车、危险品运输车辆、校车、出租车、公交车、家用轿车等多种车型。可以单独使用，也可和4G车载主机配套一起使用
♦瞌睡提醒（Detection & Alarm for Sleeping）
当发现驾驶员进入瞌睡状态，触发警报
♦分神提醒（左顾右盼/低头/歪头） （Detection & Alarm for Distraction）
当驾驶员持续左看或右看或低头或歪头超过5s，触发警报
♦打电话 （Detection & Alarm for Calling）
当驾驶员手持电话超过8s之后，触发警报
♦打哈欠（Detection & Alarm for Yawning ）
当驾驶员打哈欠（张嘴保持4s之后），触发警报
♦抽烟 （Detection & Alarm for Smoking）
当驾驶员在车中吸烟（叼着烟3s之后），触发警报
